Einzelheiten zum Produkt
Herkunftsort: Xi'an, Provinz Shaanxi, China
Markenname: PeterTrade(PT)
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1 bis 10 Stück
Preis: negotiable
Verpackung Informationen: Holzgehäuse, Sperrholzgehäuse, Palette usw.
Lieferzeit: ungefähr 15-45 Tage, entsprechend
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Versorgungsmaterial-Fähigkeit: 100-200 Tonnen/Tonne pro Monat
Art der Ware: |
Stahlringflanzen |
Standards: |
AWWA C207 |
Material: |
Flansche aus Kohlenstoffstahl |
Größe: |
4' bis 144' |
Druck: |
Klasse D ((150-175 PSI) |
Anwendung: |
Dienstleistungen für Wasserarbeiten |
Art der Ware: |
Stahlringflanzen |
Standards: |
AWWA C207 |
Material: |
Flansche aus Kohlenstoffstahl |
Größe: |
4' bis 144' |
Druck: |
Klasse D ((150-175 PSI) |
Anwendung: |
Dienstleistungen für Wasserarbeiten |

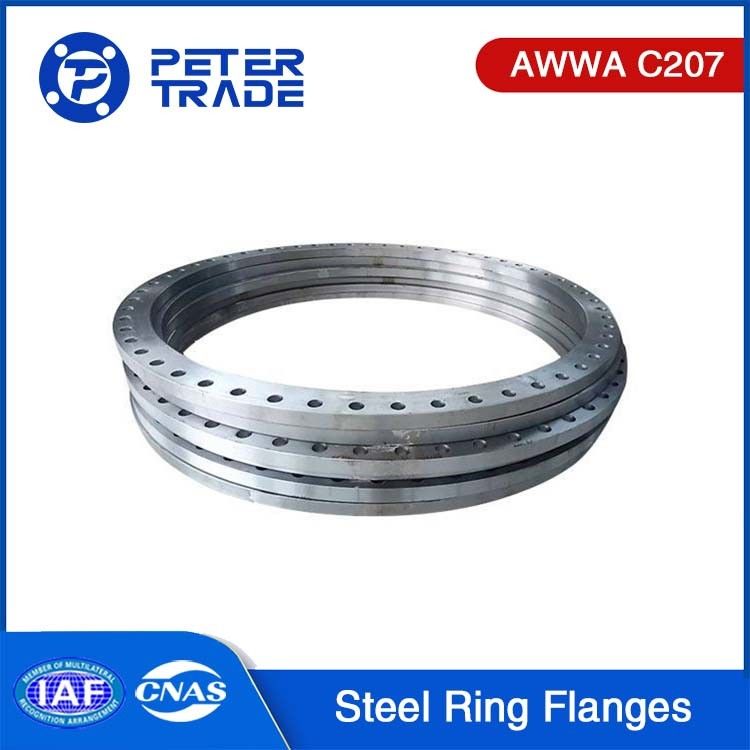

AWWA C207 Standard-Ringflanzen aus Stahl der Klasse D ((150-175 PSI) für Wasserarbeiten
Einleitung:
Wir...Shaanxi Peter International Trade Co., Ltd.Wir sind sehr stolz darauf, Ihnen unser umfangreiches Angebot anAWWA C207 StahlringflanzenMit mehr als 20 Jahren Erfahrung in der Branche,Wir haben uns als zuverlässiger Hersteller von hochwertigen Flanschen etabliert, die den strengen Anforderungen derAWWA C207-Norm.
UnsereAWWA C207 StahlringflanzenWir beziehen Stahlplatten, Stäbe oder Schmiede mit einer Mindestziehfestigkeit von 50,30000 psi [345 MPa] und eine Mindestgehaltfestigkeit von 32Diese Flansche weisen ausgezeichnete Dehnungsfähigkeiten auf, mit mindestens 18% für eine 50 mm große Breite oder 14% für eine 200 mm große.Wir stellen sicher, dass der Kohlenstoffgehalt 0 nicht übersteigt.35%, während der Phosphor- und der Schwefelgehalt auf maximal 0,04% bzw. 0,05% begrenzt ist.
Um die Haltbarkeit und Zuverlässigkeit unserer Flansche zu gewährleisten, liefern wir ihnen Schrauben und Knoten nach ASTM A193 B7-Spezifikationen.Die zugehörigen schweren Hexmuttern sind nach den ASTM-Normen A194 2H hergestellt., mit Ausnahme von Flanschen von 1" und kleiner, die mit ASTM A563 schweren Hexmuttern ausgestattet sind.
Beschreibung der AWWA C207 Stahlringflanzen:
Der AWWA C207-Standard ist ein weithin anerkannter amerikanischer Nationalstandard für Stahlrohrflansche, die in Wasserwerken verwendet werden, in Größen von 4 Zoll bis 144 Zoll (100 mm bis 3600 mm) erhältlich.Die Abkürzung AWWA steht für "American Water Works Association", die den Standard entwickelt hat.
AWWA C207 Stahlringflanzensind eine Art Flansche, die der C207-Norm der American Water Works Association (AWWA) entspricht. Sie werden häufig in Wasserversorgungssystemen, Rohrleitungen,und andere Anwendungen, für die hoher Druck erforderlich ist, undichte Verbindungen zwischen Rohren.
Diese Flansche sind mit einer ringförmigen Struktur ausgelegt, die eine sichere und enge Dichtung zwischen zwei Rohren bietet.und KorrosionsbeständigkeitDie Verwendung hochwertiger Materialien stellt sicher, daß diese Flansche extremen Bedingungen standhalten und über einen längeren Zeitraum zuverlässig funktionieren.
AWWA C207 StahlringflanzenSie sind in einer Reihe von Größen, Materialien und Druckgrößen erhältlich.Sicherstellung einer sicheren und stabilen Verbindung, werden sie häufig mit Schrauben, Knoten, Muttern und Wäschern kombiniert, die den Industriestandards entsprechen.
Diese Flansche werden nach strengen Qualitätskontrollnormen hergestellt, um sicherzustellen, daß sie die in der Richtlinie 85/337/EWG festgelegten Anforderungen erfüllen oder übertreffen.AWWA C207Sie werden geprüft, um sicherzustellen, daß sie hohem Druck standhalten und unter normalen Betriebsbedingungen nicht undichten.
AWWA C207 Stahlringflanzen Abmessungen:
AWWA C207 Stahlringflanzen Klasse D | |||||||||
Nominale Rohrgröße | Außendurchmesser | Ausfalldicke | Blinddicke | Langeweile | Bohrungen |
Gewicht (lb) |
|||
Eine | T | B | Boltkreis Dia | Anzahl der Löcher | Dia der Löcher | Zieh dich an. | Blind | ||
4 | 228.6 | 15.9 | 15.9 | 116.1 | 190.5 | 8 | 19.1 | 8 | 11 |
5 | 254.0 | 15.9 | 16.5 | 143.8 | 215.9 | 8 | 22.2 | 9 | 14 |
6 | 279.4 | 17.5 | 17.6 | 170.7 | 241.3 | 8 | 22.2 | 11 | 19 |
8 | 342.9 | 17.5 | 20.6 | 221.5 | 298.5 | 8 | 22.2 | 15 | 33 |
10 | 406.4 | 17.5 | 24.2 | 276.4 | 362.0 | 12 | 25.4 | 19 | 54 |
12 | 482.6 | 20.6 | 28.4 | 327.2 | 431.8 | 12 | 25.4 | 33 | 90 |
14 | 533.4 | 23.8 | 28.8 | 360.4 | 476.3 | 12 | 28.6 | 47 | 111 |
16 | 596.9 | 25.4 | 32.1 | 411.2 | 539.8 | 16 | 28.6 | 60 | 155 |
18 | 635.0 | 27.0 | 33.8 | 462.0 | 577.9 | 16 | 31.8 | 64 | 185 |
20 | 698.5 | 28.6 | 36.8 | 512.8 | 635.0 | 20 | 31.8 | 79 | 244 |
22 | 749.3 | 30.2 | 39.8 | 563.6 | 692.2 | 20 | 34.9 | 90 | 304 |
24 | 812.8 | 31.8 | 42.2 | 614.4 | 749.3 | 20 | 34.9 | 112 | 378 |
26 | 870.0 | 33.3 | 45.4 | 665.2 | 806.5 | 24 | 34.9 | 129 | 466 |
28 | 927.1 | 33.3 | 48.4 | 716.0 | 863.6 | 28 | 34.9 | 141 | 565 |
30 | 984.3 | 34.9 | 51.0 | 766.8 | 914.4 | 28 | 34.9 | 164 | 671 |
32 | 1060.5 | 38.1 | 54.6 | 817.6 | 977.9 | 28 | 41.3 | 211 | 834 |
34 | 1111.3 | 38.1 | 57.2 | 868.4 | 1028.7 | 32 | 41.3 | 220 | 959 |
36 | 1168.4 | 41.3 | 60.2 | 919.2 | 1085.9 | 32 | 41.3 | 261 | 1116 |
38 | 1238.3 | 41.3 | 63.7 | 970.0 | 1149.4 | 32 | 41.3 | 301 | 1325 |
40 | 1289.1 | 41.3 | 66.3 | 1020.8 | 1200.2 | 36 | 41.3 | 313 | 1438 |
42 | 1346.2 | 44.5 | 69.3 | 1071.6 | 1257.3 | 36 | 41.3 | 364 | 1706 |
44 | 1403.4 | 44.5 | 72.4 | 1122.4 | 1314.5 | 40 | 41.3 | 387 | 1935 |
46 | 1454.2 | 44.5 | 75.0 | 1173.2 | 1365.3 | 40 | 41.3 | 404 | 2153 |
48 | 1511.3 | 47.6 | 78.0 | 1224.0 | 1422.4 | 44 | 41.3 | 460 | 2420 |
50 | 1568.5 | 50.8 | 81.2 | 1274.8 | 1479.6 | 44 | 47.6 | 507 | 2712 |
52 | 1625.6 | 50.8 | 84.2 | 1325.6 | 1536.7 | 44 | 47.6 | 542 | 3021 |
54 | 1682.8 | 54.0 | 87.2 | 1376.4 | 1593.9 | 44 | 47.6 | 614 | 3355 |
60 | 1854.2 | 57.2 | 96.0 | 1528.8 | 1759.0 | 52 | 47.6 | 763 | 4481 |
66 | 2032.0 | 63.5 | 105.1 | 1681.2 | 1930.4 | 52 | 47.6 | 1021 | 5890 |
72 | 2197.1 | 66.7 | 113.8 | 1833.6 | 2095.5 | 60 | 47.6 | 1203 | 7458 |
78 | 2362.2 | 69.9 | - | 1986.0 | 2260.6 | 64 | 54.0 | 1374 | - |
84 | 2533.7 | 73.0 | - | 2138.4 | 2425.7 | 64 | 54.0 | 1646 | - |
90 | 2705.1 | 76.2 | - | 2290.8 | 2590.8 | 68 | 61.9 | 1872 | - |
96 | 2876.6 | 82.6 | - | 2443.2 | 2755.9 | 68 | 61.9 | 2291 | - |
102 | 3048.0 | 82.6 | - | 2595.6 | 2908.3 | 72 | 68.3 | 2485 | - |
108 | 3219.5 | 85.7 | - | 2748.0 | 3067.1 | 72 | 68.3 | 2884 | - |
114 | 3390.9 | 88.9 | - | 2900.4 | 3219.5 | 76 | 74.6 | 3214 | - |
120 | 3562.4 | 88.9 | - | 3052.8 | 3371.9 | 76 | 74.6 | 3558 | - |
126 | 3733.8 | 95.3 | - | 3205.2 | 3537.0 | 80 | 81.0 | 4065 | - |
132 | 3905.3 | 98.4 | - | 3357.6 | 3702.1 | 80 | 81.0 | 4614 | - |
138 | 4076.7 | 101.6 | - | 3510.0 | 3860.8 | 84 | 87.3 | 5047 | - |
144 | 4248.2 | 104.8 | - | 3662.4 | 4019.6 | 84 | 87.3 | 5680 | - |
Die Ursprünge der AWWA C207 Stahlringflanzen:
Die GeschichteAWWA C207Die Entwicklung der Stahlrohrflansche begann in den frühen 1940er Jahren, als die American Water Works Association (AWWA) die Notwendigkeit einer umfassenden Norm für Stahlrohrflansche im Wasserwerksdienst erkannte.
Im Jahre 1942 wurde ein Vorschlag zur Entwicklung von Normen fürmit einer Breite von nicht mehr als 20 mmZiel war es, einheitliche Spezifikationen und Richtlinien für die sichere und zuverlässige Montage von Flanschen in Wasserversorgungssystemen festzulegen.
Der erste Schwerpunkt derAWWA C207Die Anwendungsbereichsbestimmungenmit einer Breite von nicht mehr als 20 mmZu diesem Zeitpunkt waren die vorhandenen Druckwerte fürmit einer Breite von nicht mehr als 20 mmDer Vorschlag zielt darauf ab, geeignete Druckwerte festzulegen, die den spezifischen Anforderungen von Wasseranwendungen entsprechen.
Im Laufe der Jahre,AWWA C207wurde mehrfach überarbeitet und aktualisiert, um Fortschritte in den Bereichen Werkstoffe, Herstellungsverfahren und Industriepraktiken einzubeziehen.und Sicherheit vonmit einer Breite von nicht mehr als 20 mmin Wasserwerken verwendet.
Heute,AWWA C207ist weithin anerkannt und als Industriestandard für Stahlrohrflanzen in Wasserversorgungssystemen anerkannt.und andere wichtige Aspekte zur Gewährleistung der ordnungsgemäßen Funktion und Langlebigkeit von Flanschverbindungen.
The ongoing development and refinement of AWWA C207 reflect the commitment of the AWWA and industry experts to continuously improve the standards and practices related to steel flanges in waterworks service.
Anwendungsbereiche von AWWA C207 Stahlringflanschen:
AWWA C207 Stahlringflanzensind häufig in verschiedenen Anwendungen für Wasserwerke verwendet, darunter:
Wasserreinigungsanlagen: Flanzen aus Stahlwerden zur Verbindung von Rohren und Ventilen in Wasserbehandlungsanlagen wie Filtrations-, Sedimentations- und Desinfektionssystemen verwendet.
Pumpstationen: Stahlringflanzenwerden verwendet, um Pumpen, Motoren und andere Geräte in Wasserpumpenstationen, einschließlich Boosterstationen, Verteilungspumpenstationen und Rohwasserpumpenstationen, zu verbinden.
Übertragungs- und Verteilungsleitungen: Flanzen aus StahlSie werden verwendet, um Rohrleitungen in Wasserübertragungs- und Verteilernetzwerken zu verbinden, die Wasser zu Häusern, Geschäften und anderen Einrichtungen liefern.
Abwasserbehandlung: Flanzen aus Stahlwerden zur Verbindung von Rohren und Ventilen in Kläranlagen, einschließlich Kläranlagen, Schlammbehandlungsanlagen und Abwasseraufbereitungsanlagen, verwendet.
Industrieanwendungen: Stahlringflanzenin industriellen Anwendungen verwendet, bei denen Rohrleitungen zum Transport von Wasser oder anderen Flüssigkeiten erforderlich sind, einschließlich chemischer Verarbeitungsanlagen, Stromerzeugungsanlagen und Öl- und Gasraffinerie.
AWWA C207 Stahlringflanzensind ideal für Anwendungen geeignet, die eine langlebige und zuverlässige Verbindung erfordern. Sie bieten eine hervorragende Beständigkeit gegen Korrosion, hohe Temperaturen und Druck,für eine breite Palette von Wasserwerken und industriellen Anwendungen geeignet.
